Dalam industri produk konkrit, proses pengeluaran biasanya dipecahkan kepada dua peringkat yang kelihatan bebas: reka bentuk campuran dan pemilihan bahan acuan. Yang pertama dikendalikan oleh jurutera bahan di makmal, manakala yang kedua diperoleh oleh jabatan pengeluaran berdasarkan parameter peralatan. Walau bagaimanapun, kunci sebenar untuk menentukan kos dan kualiti produk terletak pada merapatkan jurang teknikal antara kedua-dua domain ini.

Reka bentuk campuran konkrit bukanlah nilai tetap—ia adalah penentu langsung haus acuan, hayat perkhidmatan dan kualiti kemasan permukaan. Mengabaikan ciri agregat, nisbah air-simen, dan kaedah pemadatan dalam reka bentuk campuran boleh menyebabkan pemilihan bahan acuan jatuh ke dalam perangkap "kekerasan tidak mencukupi" atau "kekerasan tidak mencukupi," akhirnya mengakibatkan perubahan acuan yang kerap atau kecacatan kelompok.

Di bawah ialah kesan khusus tiga faktor teras dalam reka bentuk campuran pada pemilihan bahan acuan:

1. Kekerasan & Penggredan Agregat: Menentukan "Wear Defense" Keluli Acuan

Agregat (pasir, batu) dalam konkrit adalah "alat pemotong" langsung yang menyebabkan haus acuan.

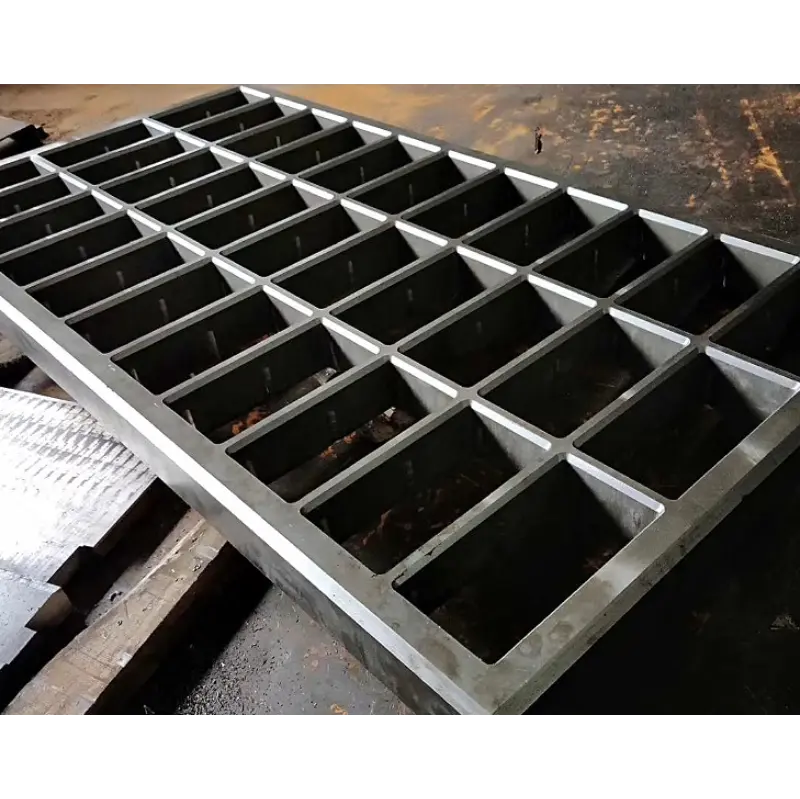

Agregat silika tinggi/keras: Jika reka bentuk campuran menggunakan batu hancur silika tinggi atau pasir buatan (dengan tepi tajam),acuanpermukaan rongga akan menahan haus kasar yang teruk. Dalam kes ini, keluli aloi karbon tinggi dengan karburisasi dalam dan pelindapkejutan adalah penting, memastikan kekerasan permukaan mencapai HRC 58-62 untuk menahan lelasan.

Penggredan agregat yang lemah: Apabila agregat halus berlebihan atau penggredan adalah lemah, geseran dalaman bancuhan konkrit meningkat dengan ketara, yang membawa kepada lonjakan rintangan demouding. Jika acuan hanya mempunyai kekerasan tinggi tanpa keliatan yang mencukupi (kekerasan teras di bawah HRC 35-40), ia menjadi sangat terdedah kepada keretakan akibat kepekatan tegasan semasa kitaran lukisan berulang.

2. Nisbah & Pemadatan Air-Simen Kaedah: The "Demoulding Concern" untuk Acuan

Nisbah air-simen mempengaruhi bukan sahaja kekuatan tetapi juga lekatan konkrit pada permukaan acuan.

Nisbah air-simen rendah (konkrit kering-keras): Biasanya digunakan untuk blok berketepatan tinggi, campuran ini mempunyai kelembapan yang rendah dan kelikatan yang tinggi. Ia memerlukan kelicinan permukaan yang sangat tinggi (Ra ≤ 1.6) dan sudut draf yang sesuai pada rongga acuan. Jika permukaan acuan adalah kasar, campuran kering-keras akan melekat kuat, menyebabkan produk retak semasa demoolding atau haus tidak normal pada muka kerja acuan.

Pemadatan getaran frekuensi tinggi: Jika reka bentuk campuran bergantung pada getaran yang kuat untuk ketumpatan, keseluruhan acuan mesti menahan impak frekuensi tinggi. Dalam kes sedemikian, pemilihan bahan mesti mengelakkan keluli alat rapuh dan sebaliknya menggunakan keluli aloi krom-molibdenum seperti 42CrMo, memanfaatkan rintangan keletihan yang sangat baik untuk mengelakkan keretakan substrat acuan.

3. Jenis & Campuran Simen: "Serangan Kimia" pada Acuan

Ini adalah faktor halimunan yang mudah diabaikan.

Tindak balas & kakisan agregat alkali: Apabila menggunakan simen dengan kealkalian yang lebih tinggi, atau apabila bahan tambah mengandungi kandungan sulfida tinggi, agen menghakis boleh dengan mudah berkembang dalam persekitaran pengawetan yang lembap dan panas. Jika lapisan haus permukaan acuan mengandungi retakan mikro, kakisan akan merambat dari permukaan ke dalam, mempercepatkan kegagalan substrat. Dalam kes sedemikian, permukaan acuan memerlukan rawatan pengukuhan anti-karat atau pemilihan gred keluli khas dengan rintangan kakisan yang lebih baik.

Wawasan Industri: Daripada "Penggantian Acuan Reaktif" kepada "Penyesuaian Proaktif"

Sebagai pengeluar acuan,Fujian Unik Mould Technology Co., Ltd. telah memerhatikan semasa perkhidmatannya kepada pelanggan global bahawa 80% daripada kegagalan acuan pramatang (seperti haus dan keretakan yang tidak normal) bukan disebabkan oleh isu kualiti keluli semata-mata, tetapi oleh ketidakpadanan antara pemilihan bahan acuan dan reka bentuk campuran sebenar pelanggan.

Oleh itu, pembekal acuan profesional tidak seharusnya hanya menawarkan produk standard. Semasa fasa pemilihan, pengeluar harus secara proaktif mendapatkan tiga maklumat penting daripada pelanggan:

Jenis agregat dan saiz zarah maksimum – untuk menilai keterukan pemakaian.

Membentuk tekanan dan frekuensi getaran – untuk menentukan keliatan keluli yang diperlukan.

Output harian yang dijangkakan dan jumlah keperluan hayat perkhidmatan – untuk mencadangkan, berdasarkan keperluan kos dan ketepatan, sama ada rawatan dwi-kekerasan (luaran keras dengan teras tegar) atau proses salutan komposit perlu diguna pakai.

Kesimpulan: Reka bentuk campuran konkrit mewakili "bahagian permintaan", manakala pemilihan bahan acuan ialah "bahagian tindak balas". Hanya dengan menterjemahkan tegasan fizikal dan kimia yang wujud dalam reka bentuk campuran ke dalam penunjuk prestasi bahan tertentu (kecerunan kekerasan, kekuatan lentur, rintangan kakisan) boleh kita benar-benar mencapai kestabilan jangka panjang dalam ketepatan produk dan mengoptimumkan jumlah kos. Hubungan antara pembekal dan pelanggan harus mengatasi transaksi mudah dan berkembang menjadi kerjasama teknikal yang mendalam berasaskan sains bahan.
